ГОСТ 22796-83 - Колена неравноплечие с фланцами

Описание

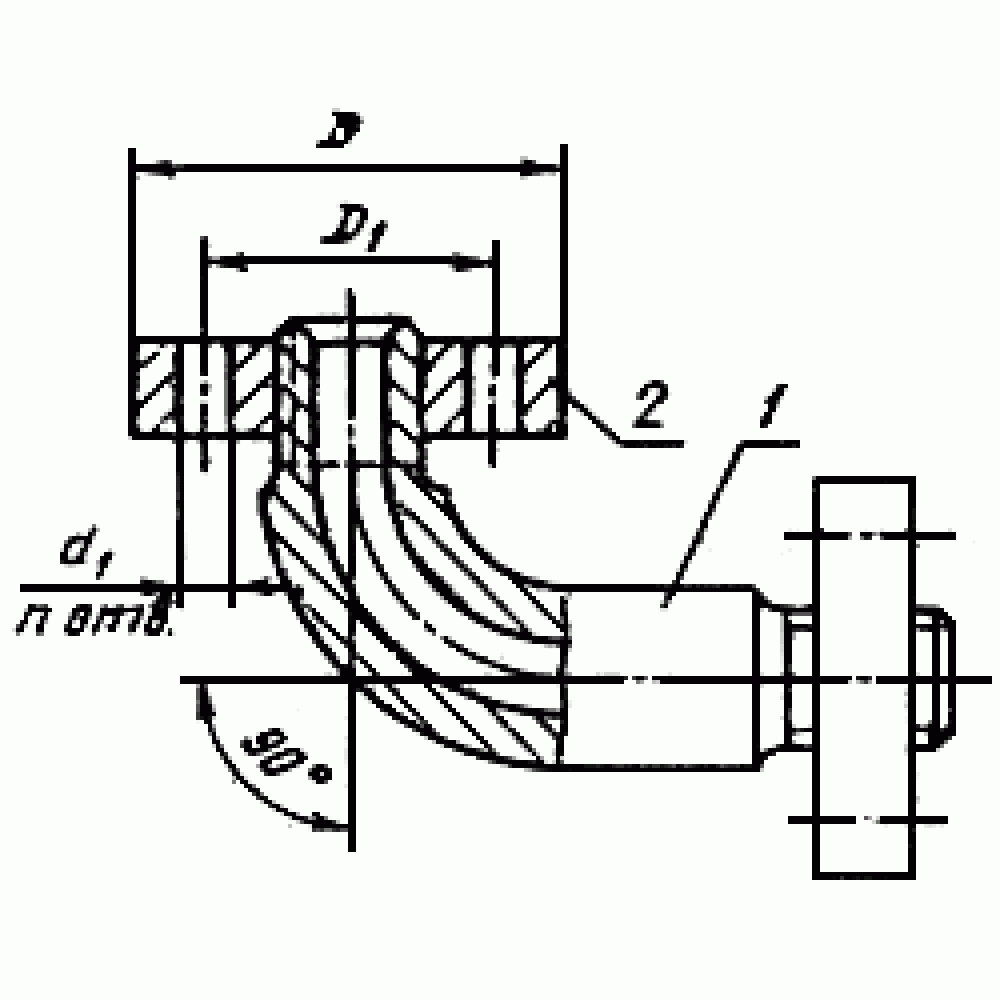

Колена с углом 90^o. неравноплечие с резьбовыми фланцами для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений.

Изготавливаем нестандартное оборудование по чертежам заказчика

Общая информация

Размеры указаны в мм

Услов- ный проход Dy	Испол- нение детали	D	D₁	D₂	D₃	d	d₁	n	L	L₁	r	s	s₁	Mаcca колена с фланцами, кг, не более
Услов- ный проход Dy	Испол- нение детали	D	D₁	D₂	D₃	d	d₁	n	L	L₁	r	Не менее		Mаcca колена с фланцами, кг, не более
6	2	70	42	18	M14х1,5	6	16	3	60	110	32	4,5	4,5	1,0
6	4	70	42	20	M14х1,5	6	16		60	110	32	6,5	7,0	1,1
10	2	95	60	28	М24х2	10	18		85	140	45	7,0	7,0	2,7
10	4	95	60	32	М24х2	10			85	140	50	8,5	8,5	3,0
15	2	105	68	36	М33х2	15			95	150	55	9,0	9,0	4,2
15	4	105	68	40	М33х2	15			95	150	60	11,0	9,5	4,5
25	3	115	80	50	М42х2	25		4	110	165	70	11,0	10,0	5,8
25	4	135	95	60	М48х2	25	22		120	185		16,0	14,0	9,9
32	2	135	95	60	М48х2	32	22		120	185	75	11,0	10,0	9,2
	3	165	115	65	М56х3		24	6	150	235	85	14,0	13,0	15,5
	4			75	М64х3							19,0	17,0	17,5
40	2			70		40					90	13,0	12,0	15,3
	3			75								16,0	15,0	16,5
	4	200	145	110	M80х3		29		170	270		25,0	22,0	32,6
50	2	200	145	110	M80х3	55	29		170	270	105	17,0	15,0	29,6
50	4	225	170	115	М100х3	60	33		200	325		28,0	24,0	47,2
65	2	225	170	115	М100х3	70			200	325	130	19,0	17,0	43,5
	3	245	185	125	M 110х3				235	370	150	25,0	21,0	61,8
	4	260	195	140	M 125х4		36				160	34,0	28,0	76,3
80	1	245	185	125	M110х3	85	33				150	16,0	16,0	54,1
	2	260	195	140	M125х4	90	36				160	24,0	21,0	67,8
	3	290	220	150	M135 х4	90	39		290	460	180	30,0	26,0	103,6
	4	300	235	170	М155х4	85	39	8	290	460	190	43,0	34,0	134,5
100	1	260	195	140	M125х4	100	36	6	235	370	160	18,0	17,0	59,5
	2	290	220	160	M135х4		39	6	290	460	180	26,0	23,0	105,4
	3	300	235	170	M155х4		39	8			190	34,0	28,0	123,3
	4	330	225	190	М175х6		42				200	48,0	37,0	166,1
125	1	300	235	170	М155х4	120	39				190	20,0	18,0	105,2
	2	330	255	190	M175х6		42				200	31,0	25,0	148,0
	3	400	305	205	M190х6		48		480	580	320	37,0	33,0	262,3
	4		315	240	M215х6						340	63,0	50,0	341,1
150	1		305	205	М190х6	150					320	23,0	23,0	216,3
	2		315	230	М215х6				600	700	340	34,0	32,0	277,1
	3	460	360	255	М240х6		55				420	45,0	41,0	430,9
	4	480	380	290	М265х6		59				450	66,0	57,0	608,5
200	1	460	360	255	М240х6	195	55				420	26,0	26,0	307,6
	2	480	380	290	М265х6		59				450	41,0	38,0	483,1
	3	570	460	315	М295х6		59	10	680	780	500	55,0	48,0	767,1
