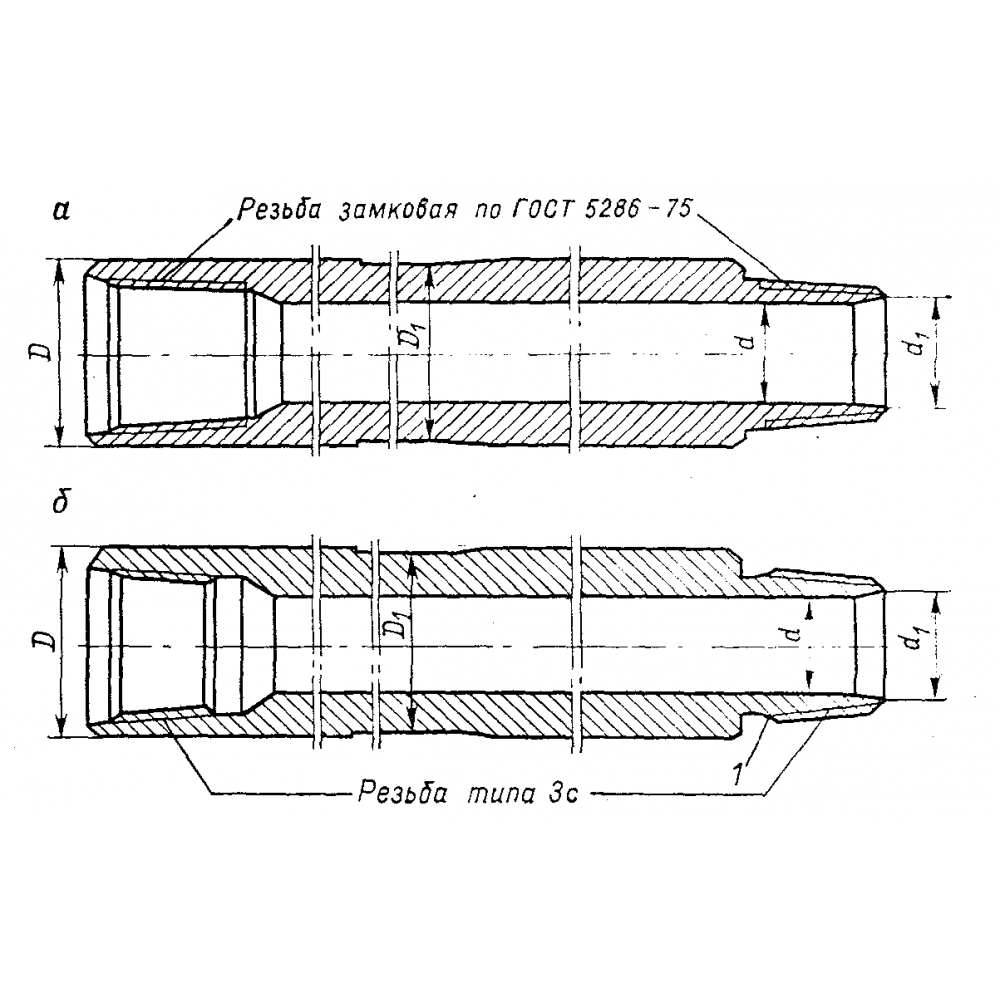

Утяжеленные бурильные трубы
Предназначена для создания осевой нагрузки на долото и увеличения жесткости бурильных колонн.
Тип исполнения УБТ
А – гладкие без проточек;
Л – с проточкой под элеватор;
Б – с проточками под элеватор и клиновой захват;
С – гладкие со спиральными канавками;
ЛС – с проточкой под элеватор, со спиральными канавками;
БС – с проточками под элеватор и клиновой захват, со спиральными канавками;
АТ – гладкие с твердосплавными поясками;
ЛТ – с проточкой под элеватор, с твердосплавными поясками;
БТ – с проточками под элеватор и клиновой захват, с твердосплавными поясками;
СТ – гладкие со спиральными канавками, с твердосплавными поясками;
ЛСТ – с проточкой под элеватор, со спиральными канавками, с твердосплавными поясками;
БСТ – с проточками под элеватор и клиновой захват, со спиральными канавками, с твердосплавными поясками.
Наиболее широкое распространение благодаря своим эксплуатационным характеристикам получили УБТ со спиральными канавками. Наличие спиральных канавок уменьшает площадь контакта стенки скважины и трубы, тем самым снижается возможность «прихвата» труб, а так же увеличивается момент вращения за счет утилизации энергии восходящего потока бурового раствора.
| Диаметры, мм | Резьба ГОСТ Р50864 (спец.7) | Погонная масса телатрубы, кг/м | Допускаемый момент свинчивания (безразгрузочных резьбовых канавок), кНхм | Допускаемый момент свинчивания (c разгрузочными резьбовыми канавками), кНхм | |||
|---|---|---|---|---|---|---|---|
| Наружный D | Отверстия d | Проточки под элеватор D2 | Проточки под клиновой захватD3 | ||||
|
σТ = 758 МПа |
|||||||
|
79 |
32 | 65 | 73 | З-65 (NC 23) | 32 | 4,5 | 4,0 |
|
89 |
32 38 |
73 73 |
73 73 |
З-73 (NC 26) З-73 (NC 26) |
42 40 |
6,5 6,0 |
6,0 5,5 |
|
95 |
32 35 38 |
73 73 73 |
73 73 73 |
З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) |
49 48 46 |
6,0 6,0 6,0 |
5,5 5,5 5,5 |
|
105 |
44 51 |
89 89 |
102 102 |
З-86 (NC 31) З-86 (NC 31) |
56 52 |
10,0 8,5 |
9,5 8,0 |
|
108 |
32 38 40 44 46 51 57 |
89 89 89 89 89 89 89 |
102 102 102 102 102 102 102 |
З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) З-86 (NC 31) |
65 63 62 60 58 56 52 |
12,0 11,5 11,0 10,5 10,0 9,5 8,0 |
11,5 11,0 10,5 10,0 9,5 9,0 7,5 |
|
121 |
44 46 46 51 51 57 57 |
102 102 102 102 102 102 102 |
114 114 114 114 114 114 114 |
З-94 (NC 35) З-94 (NC 35) З-102 (NC 38) З-94 (NC 35) З-102 (NC 38) З-94 (NC 35) З-102 (NC 38) |
78 77 77 74 74 70 70 |
15,0 15,0 14,5 13,5 14,0 12,5 14,5 |
14,0 14,0 13,5 13,0 13,0 11,5 13,5 |
|
127 |
57 | 102 | 114 | З-102 (NC 38) | 79 | 16,5 | 14,5 |
|
133 |
57 | 114 | 114 | З-102 (NC 38) | 88 | 16,5 | 14,5 |
|
146 |
57 57 57 71 71 76 76 |
130 130 130 130 130 130 130 |
140 140 140 140 140 140 140 |
З-118 (NC 44) З-121(4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) З-121(4 1/2 FH) З-122 (NC 46) |
111 111 111 100 100 95 95 |
27,0 25,5 24,5 24,5 24,5 23,0 24,5 |
23,0 21,5 21,5 21,5 21,5 19,0 21,5 |
|
152 |
57 57 57 71 71 76 |
130 130 130 130 130 130 |
140 140 140 140 140 140 |
З-118 (NC 44) З-121 (4 1/2 FH) З-122 (NC 46) З-118 (NC 44) З-122 (NC 46) З-122 (NC 46) |
122 122 122 111 111 106 |
28,5 30,5 30,0 23,0 27,5 25,0 |
25,5 27,5 27,0 20,0 24,5 22,0 |
|
159 |
57 71 |
146 146 |
152 152 |
З-118 (NC 44) З-122 (NC 46) |
135 124 |
28,5 27,5 |
24,5 23,5 |
|
165 |
57 57 71 71 76 76 |
146 146 146 146 146 146 |
152 152 152 152 152 152 |
З-121 (4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) З-121 (4 1/2 FH) З-122 (NC 46) |
147 147 136 136 131 131 |
30,0 34,0 25,5 28,0 23,5 26,0 |
26,0 30,0 21,5 24,0 19,5 21,0 |
|
* Направление спирали – правое |
|||||||
|
171 |
57 57 71 |
152 152 152 |
159 159 159 |
З-122 (NC 46) З-133 (NC 50) З-133 (NC 50) |
159 159 148 |
34,0 45,0 39,0 |
29,0 40,0 34,0 |
|
178 |
57 71 71 80 90 |
159 159 159 159 159 |
168 168 168 168 168 |
З-133 (NC 50) З-133 (NC 50) З-147 (5 1/2 FH) З-147 (5 1/2 FH) З-147 (5 1/2 FH) |
174 163 163 155 144 |
45,5 39,0 44,0 44,0 44,0 |
41,5 35,0 40,0 40,0 40,0 |
|
Длина труб: 8,3 м; 9,14–9,45 м. |
|||||||
