ООО «Химмаш» выпускает теплообменную аппаратуру двух типов кожухотрубчатые и пластинчатые теплообменные аппараты

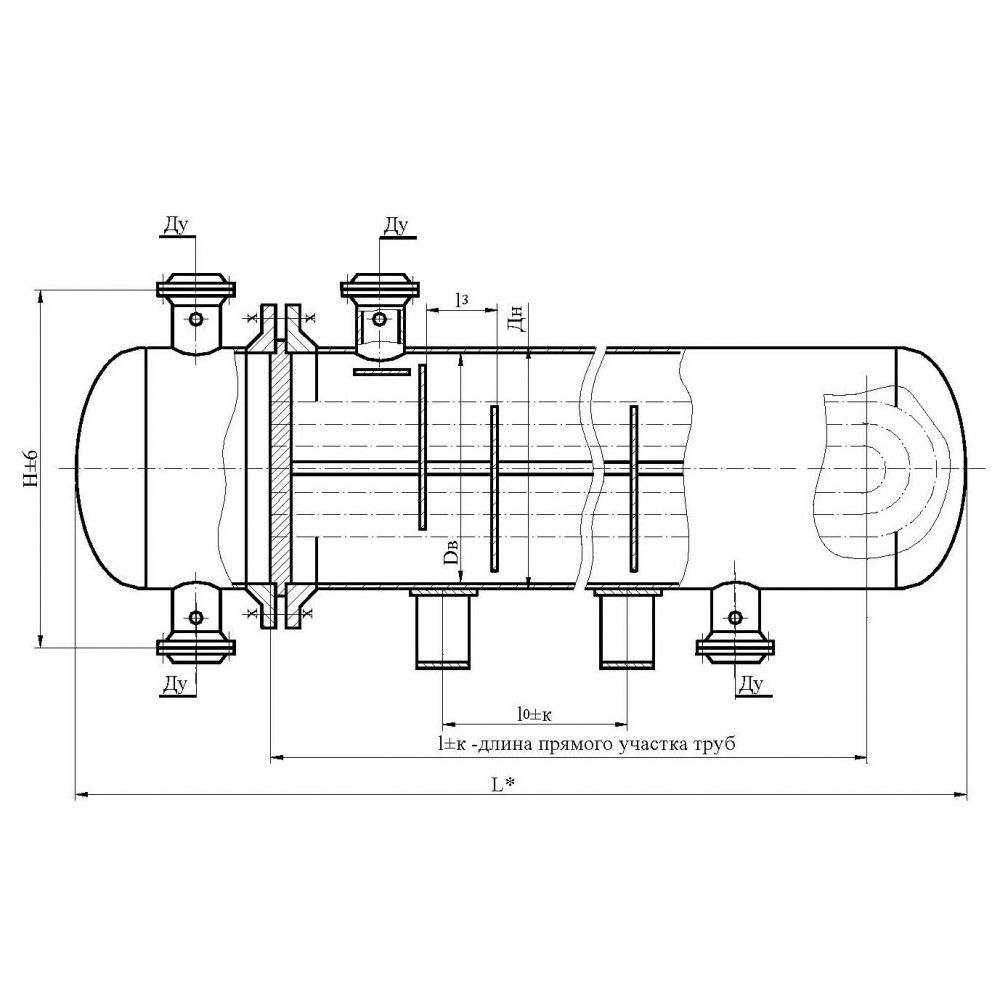

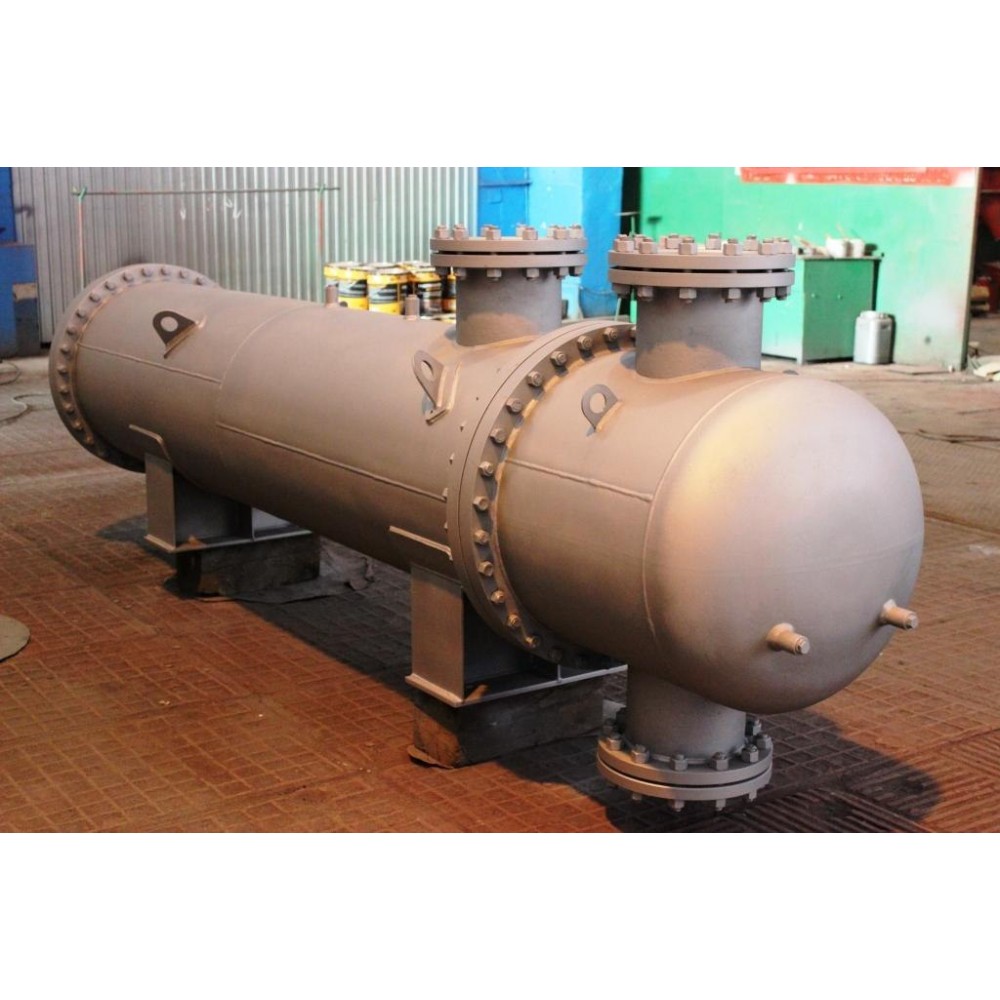

1. Кожухотрубчатая теплообменная аппаратура
Предназначена для нагрева, охлаждения жидкости, газа, пара и их смесей в нефтеперерабатывающей, нефтехимической, газовой и других отраслях промышленности. Интервал температур рабочих сред от –40 до +350 0С. Условное давление –0,6; 1,0; 1,6; 2,5;4,0. Для типа ХП, ТП, ТУ – 1,6; 2,5; 4,0; 6,3; 8,0 Мпа. Для аппаратов с компенсатором условное давление ограничено 1,6 Мпа.
2. Пластинчатые теплообменники
имеют то же назначение, что и кожухотрубчатые при ряде преимуществ:
-Пластинчатые теплообменники имеют компактную конструкцию, при одинаковой площади теплообмена габаритные размеры примерно в три раза меньше чем у кожухотрубчатого.
- Высокий коэффициент теплопередачи со сравнительно низкими гидравлическими потерями
- Более высокий КПД
-Низкая стоимость от 30 до 50%
При производстве пластинчатых теплообменников используються как стандартные углеродистые и легированные стали, так и специальные материалы
• Хастеллой
• Титан
• Титан/Палладий
Для расчета пластинчатого теплообменника Вы можете заполнить специальную форму приведенную ниже, наши инженеры дадут Вам ответ в самые сжатые сроки.
Размеры указаны в мм
Условное обозначение материального испарения | Кожух | Распредилительная камера | Теплообменная труба | Трубная решетка |
М1 | Сталь10, Сталь20, 09Г2С, Ст3сп5 | Сталь10, Сталь20 | 09Г2С, Ст3сп5 | |
М3 | Латунь ЛАМш 77-2-0,05 | 16ГС с наплавной латунью марки ЛО-62-1 или Л63 | ||
М4 | Ст3сп5, 16ГС | 16ГС+08Х13 Ст3сп5+08Х13 | 15Х5М, 12Х8 | 15Х5М |
М8 | 12Х18Н10Т | |||
М9 | 10Х17Н13М2Т | |||
М10 | 12Х18Н10Т | Сталь10, Сталь20 Ст3сп5, 16ГС | 12Х18Н10Т | |
М11 | 10Х17Н13М2Т | Сталь10, Сталь20 Ст3сп5, 16ГС | 10Х17Н13М2Т | |
М12 | Сталь10, Сталь20, Ст3сп5, 16ГС | 12Х18Н10Т | ||
М23 | Сталь10, Сталь20 Ст3сп5, 16ГС | 12Х18Н10Т | ||
М24 | Сталь10, Сталь20 Ст3сп5, 16ГС | 10Х17Н13М2Т |
